Rewitalizacja wieży ciśnień "Grodziec" - TROLL

Rewitalizacja konstrukcji wieży z wykorzystaniem technik dostępu linowego obejmowała:

usunięcie skorodowanych elementów oraz rur technologicznych z wnętrza wieży;
czyszczenie strumieniowo-ścierne;
modułową wymianę elementów konstrukcyjnych, częściowo prefabrykowanych warsztatowo w tym fragmentów stalowego płaszcza, dachu i sztycy odgromowej wraz z rurą wsporczą na szczycie zbiornika oraz konsol wraz profilami stężającymi trzon wieży;
wykonanie trójwarstwowego chemoodpornego systemu malarskiego;
odbudowę więźby dachowej wraz z poszyciem i obróbkami blacharskimi;
odbudowę instalacji odgromowej oraz montaż kamery online na szczycie.

Zainteresował Cię ten materiał? Czytaj więcej…

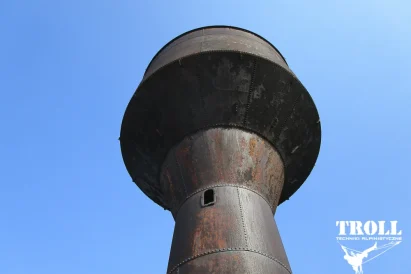

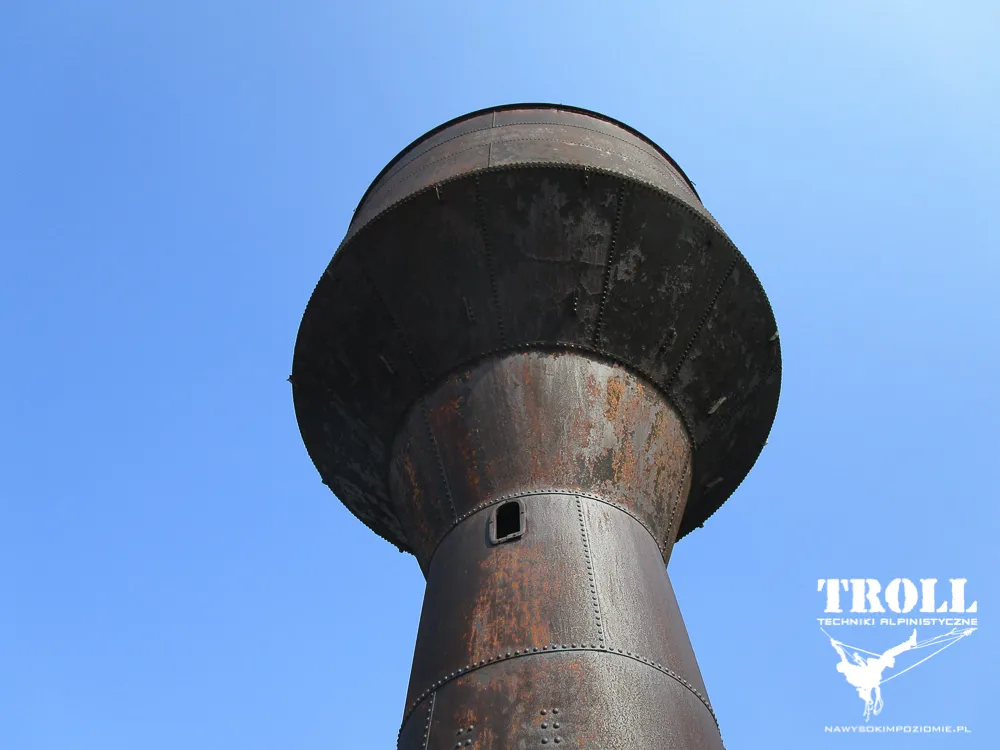

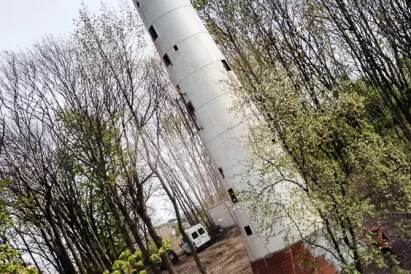

: Widok wieży przed pracami renowacyjnymi.

: Widok wieży przed pracami.

: Widok otworu wentylacyjnego, otworu po konsoli (powstały w wyniku korozji) oraz otworu, który był wyjściem na antresolę zbiornika.

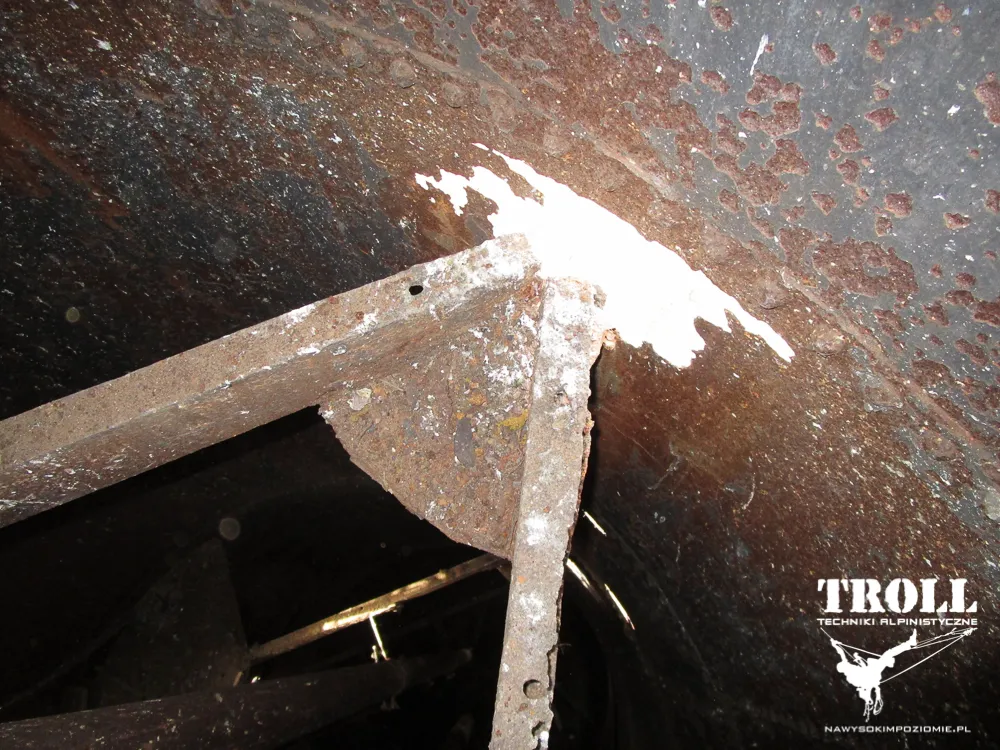

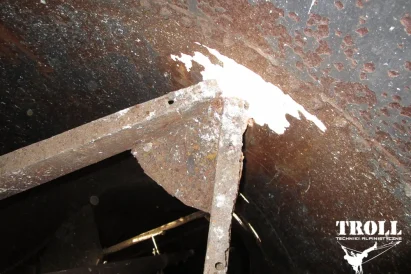

: Stan profili stężających oraz łączenia z płaszczem.

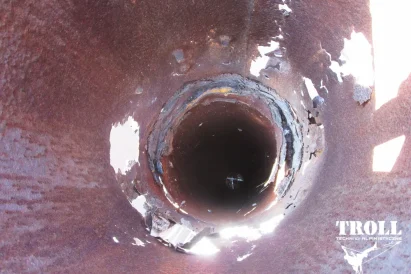

: Pozostałości po otworze wentylacyjnym w płaszczu wieży.

: Skorodowany płaszcz wieży widoczny od środku.

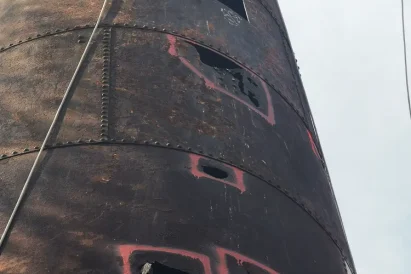

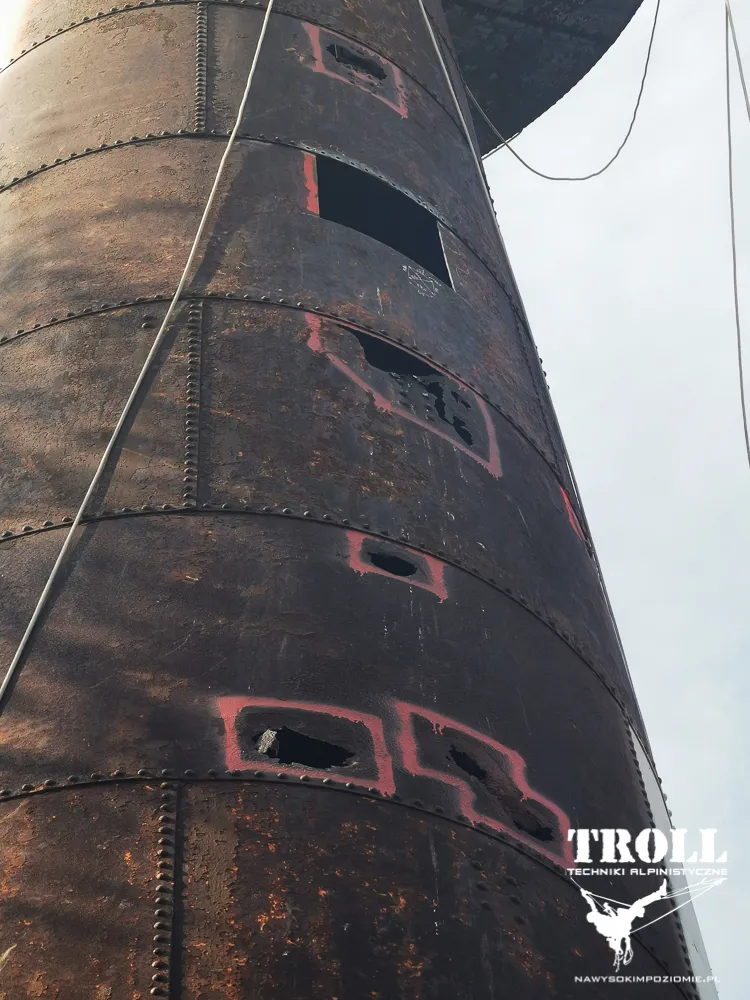

: Miejsca wymagające rekonstrukcji na płaczu wieży.

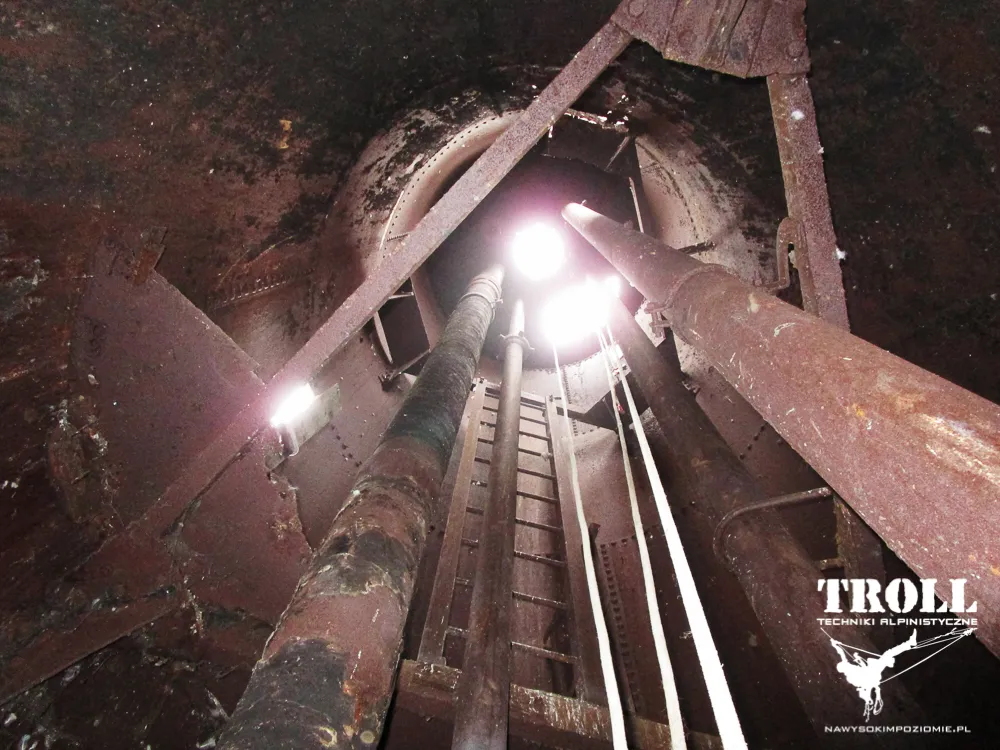

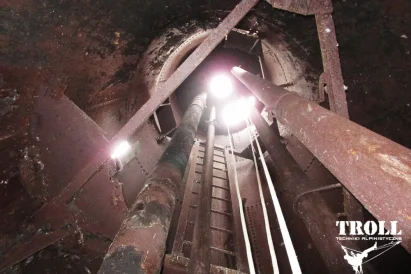

: Wnętrze wieży – instalacja wodociągowa do zbiornika.

: Wnętrze wieży – instalacja wodociągowa do zbiornika.

: Skorodowany płaszcz wieży.

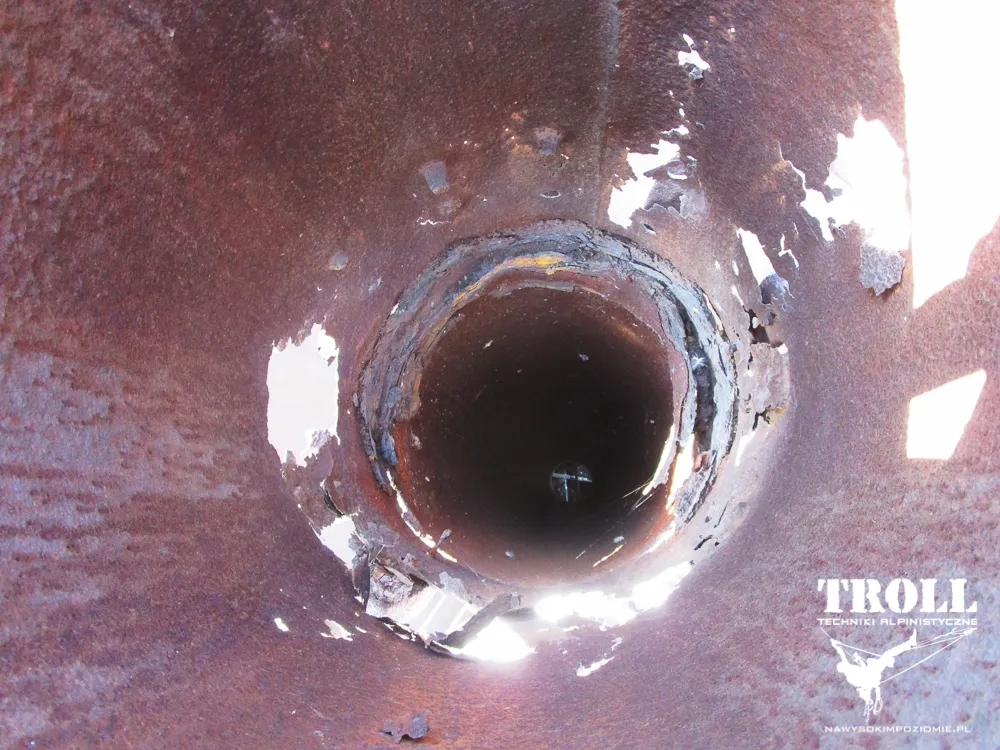

: Demontaż głównego kołnierza rury wsporczej dachu wieży.

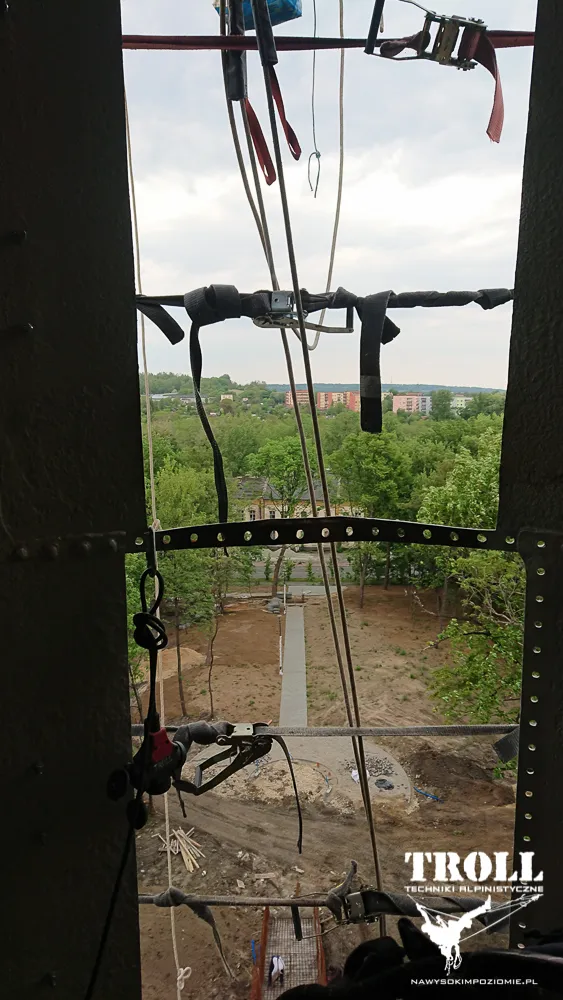

: Rozpoczęcie prac.

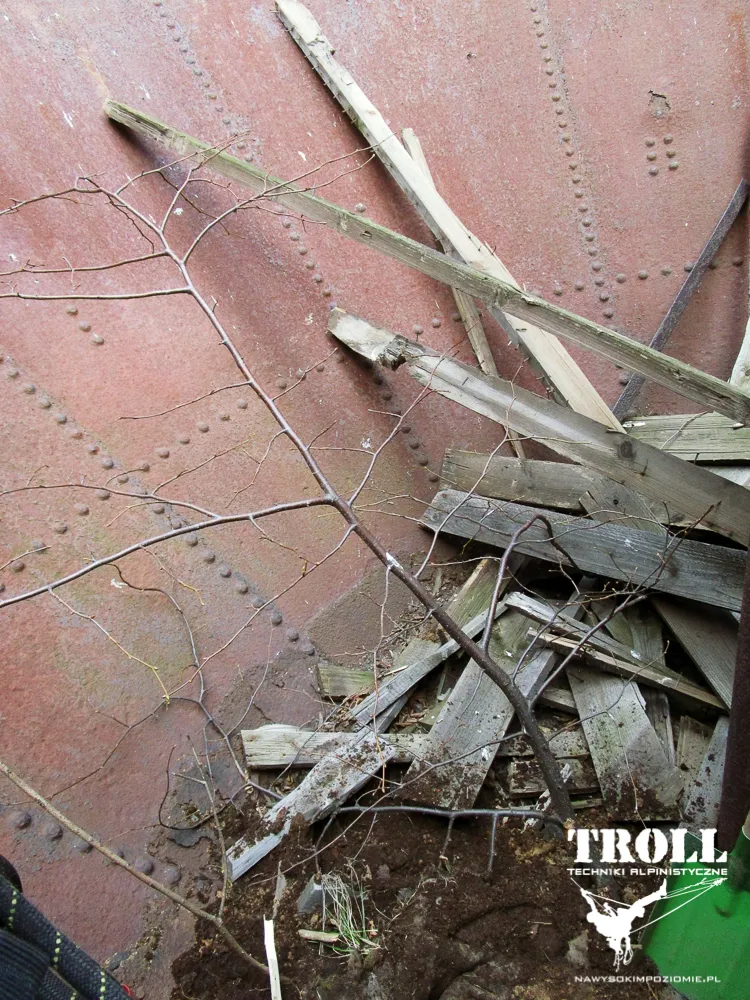

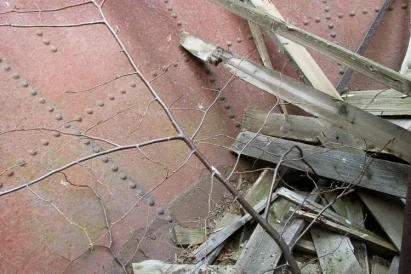

: Zawartość zbiornika wieży.

: Iglica wieży.

: Otwór o regularnym kształcie – przygotowany do zastąpienia łatą.

: Alpinista z elementem wyciętym z płaszcza.

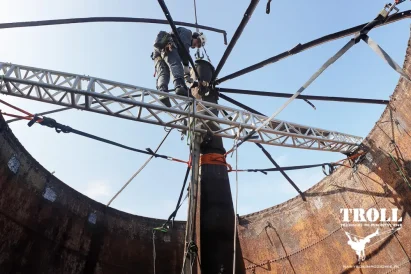

: Demontaż starej konstrukcji dachu i stężeń zbiornika.

: Alpiniści w zbiorniku wieży.

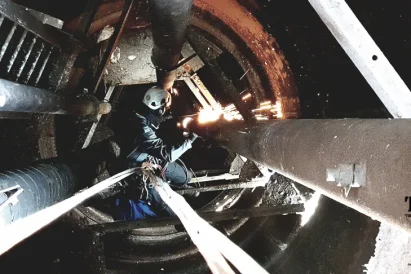

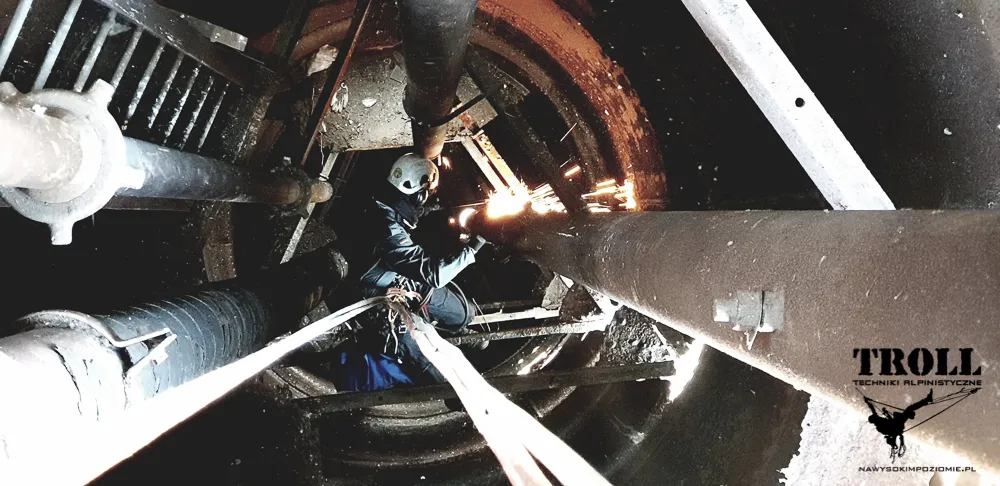

: Demontaż instalacji wodnej z wnętrza wieży.

: Alpinista przygotowany do prac przy cięciu elementów stalowych.

: Zabezpieczenie największego otworu w płaszczu wieży przed instalacją łaty.

: Usunięcie starego kołnierza wsporczego.

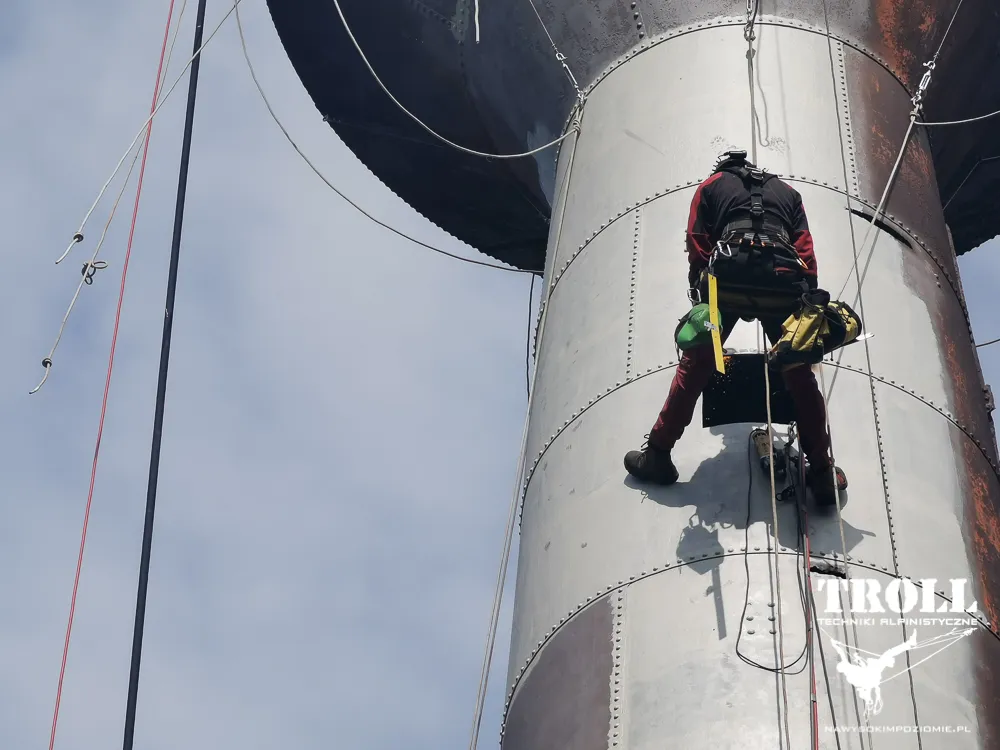

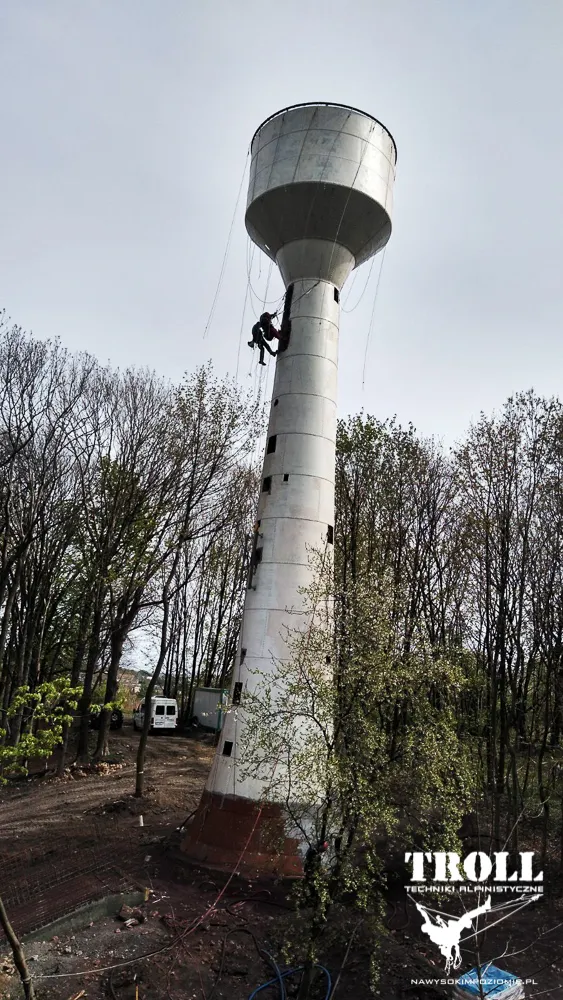

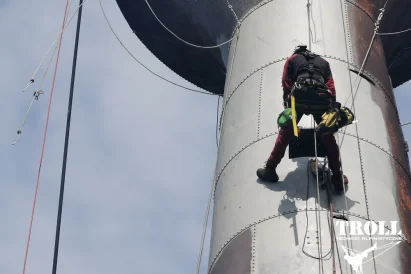

: Alpinista w trakcie zjazdu po płaszczu wieży.

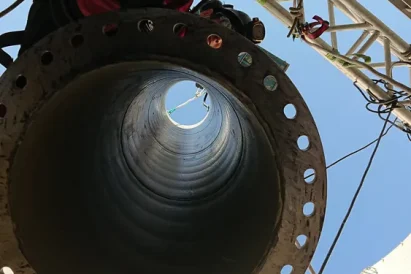

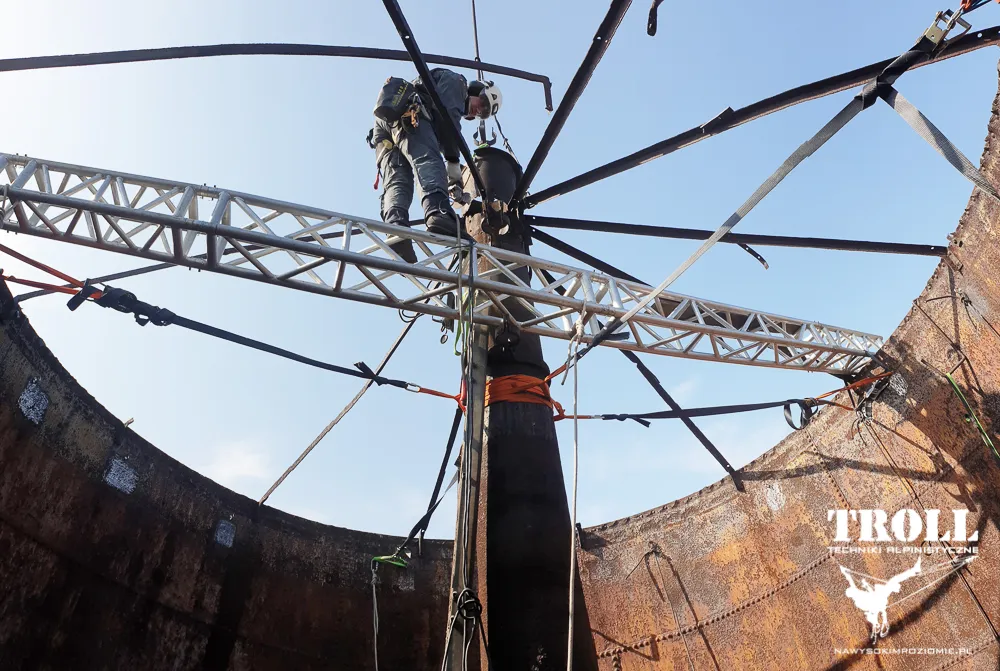

: Instalacja nowego słupa wsporczego.

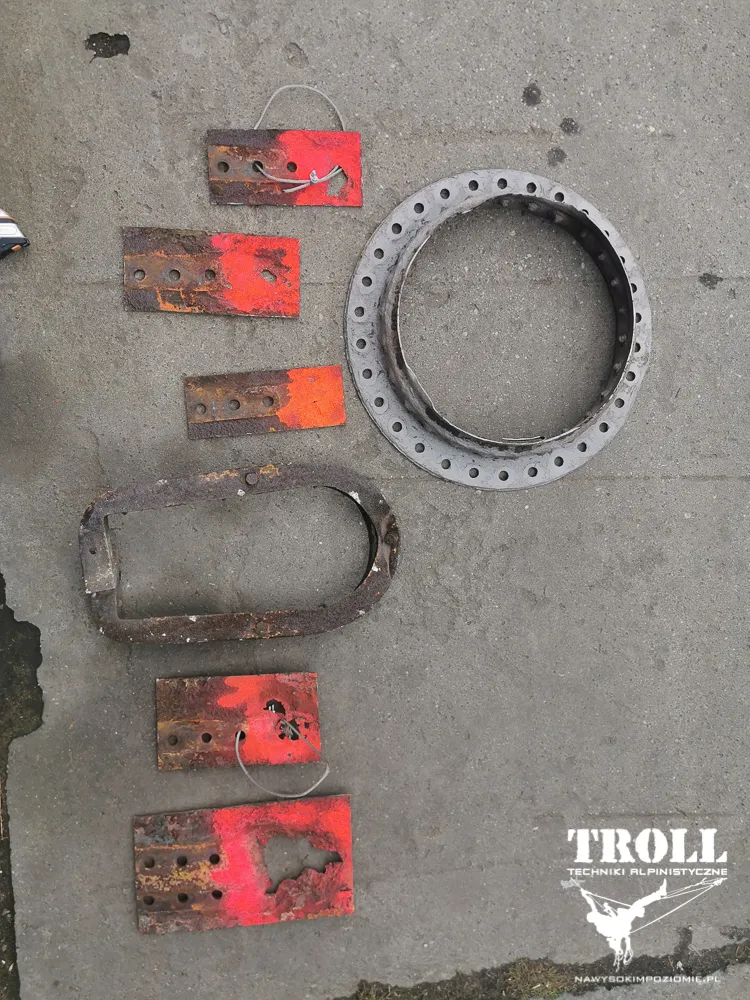

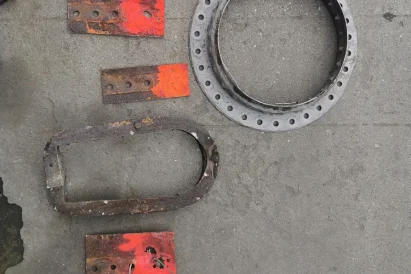

: Elementy usunięta z płaszcza wieży.

: Czyszczenie strumieniowo ścierne płaszcza wieży.

: Alpinista w trakcie czyszczenia strumieniowo ciernego.

: Alpinista po pracy – czyszczeniu strumieniowo ciernym.

: Nakładanie warstwy zabezpieczenia antykorozyjnego.

: Nakładanie warstwy zabezpieczenia antykorozyjnego.

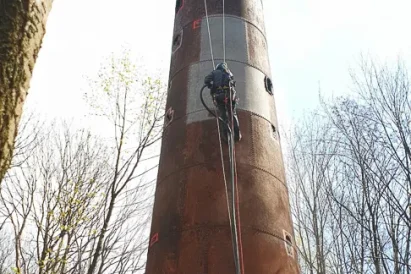

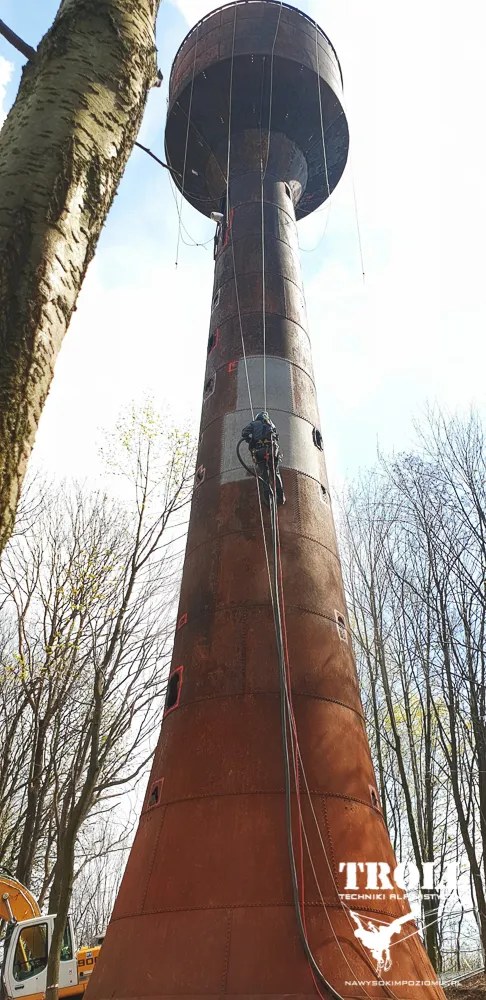

: Wieża po nałożeniu pierwszej warstwy farby antykorozyjnej.

: Przygotowanie otworu pod montaż największej łaty pod zbiornikiem.

: Przygotowanie otworu i łączeń do instalacji łaty.

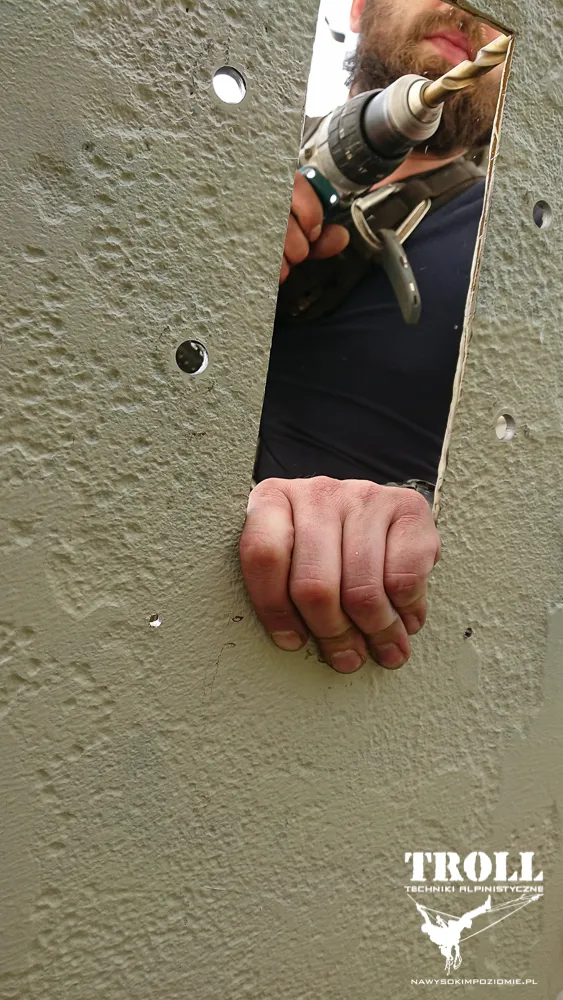

: Połączenie łaty z poszyciem wieży.

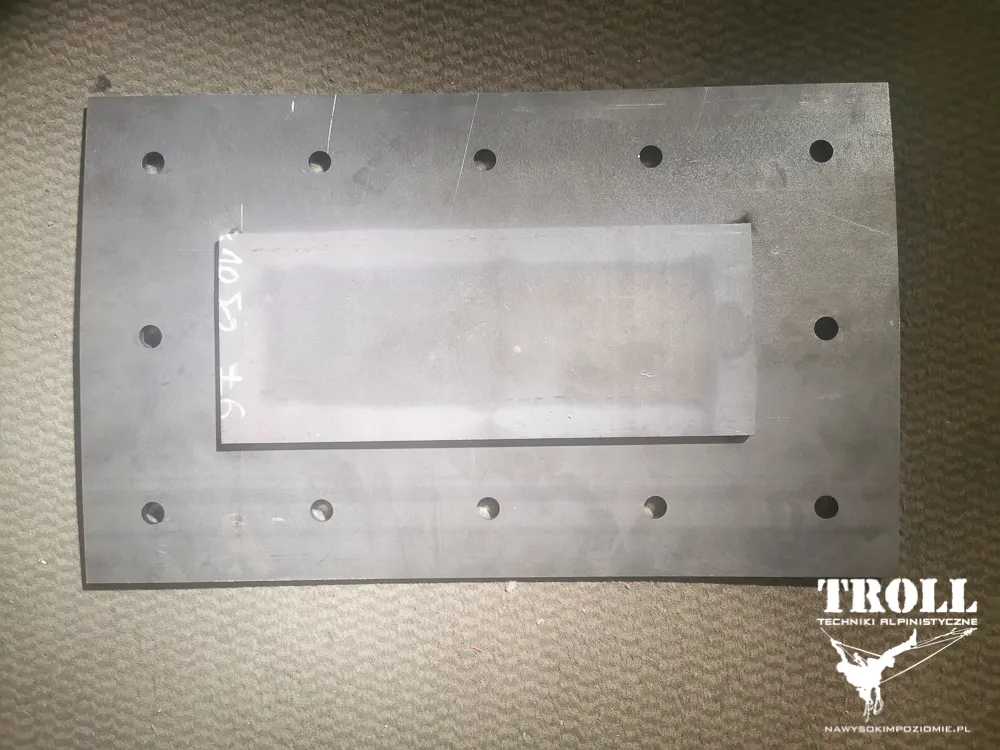

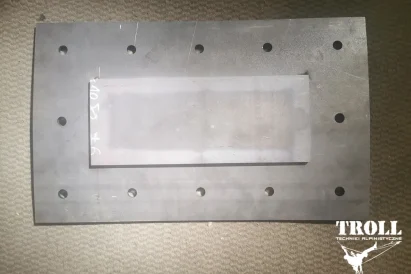

: Gotowa łata.

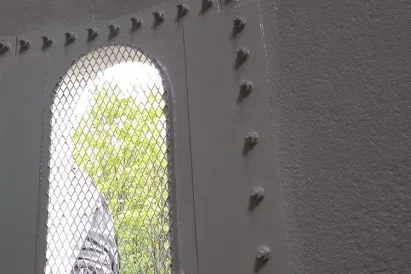

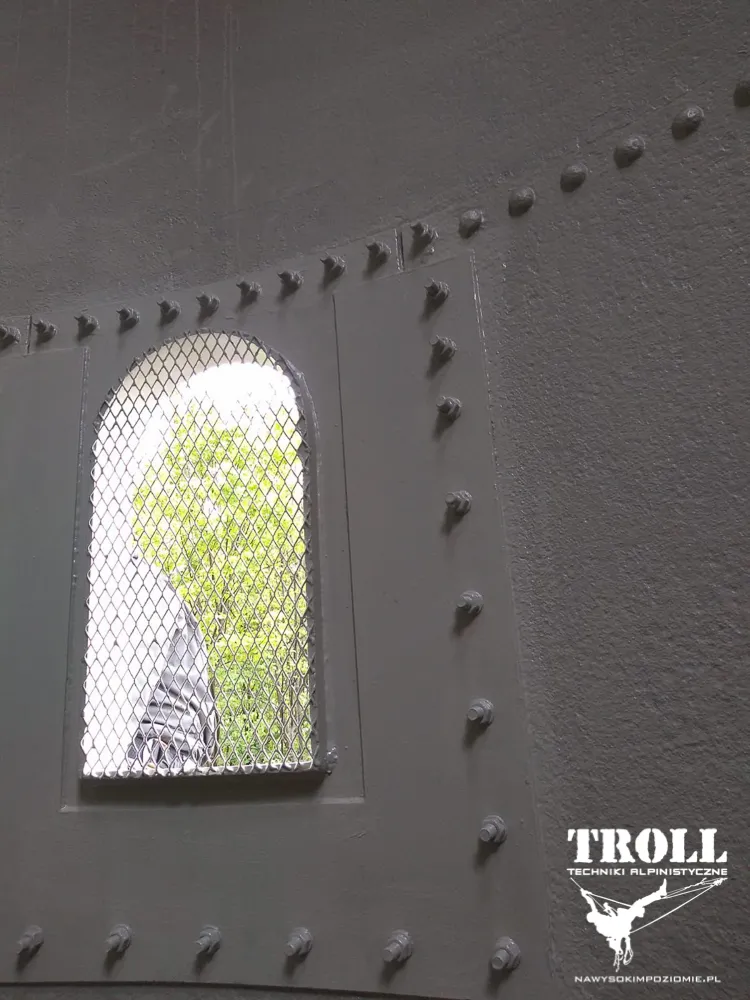

: Zainstalowana łata z otworem wentylacyjnym.

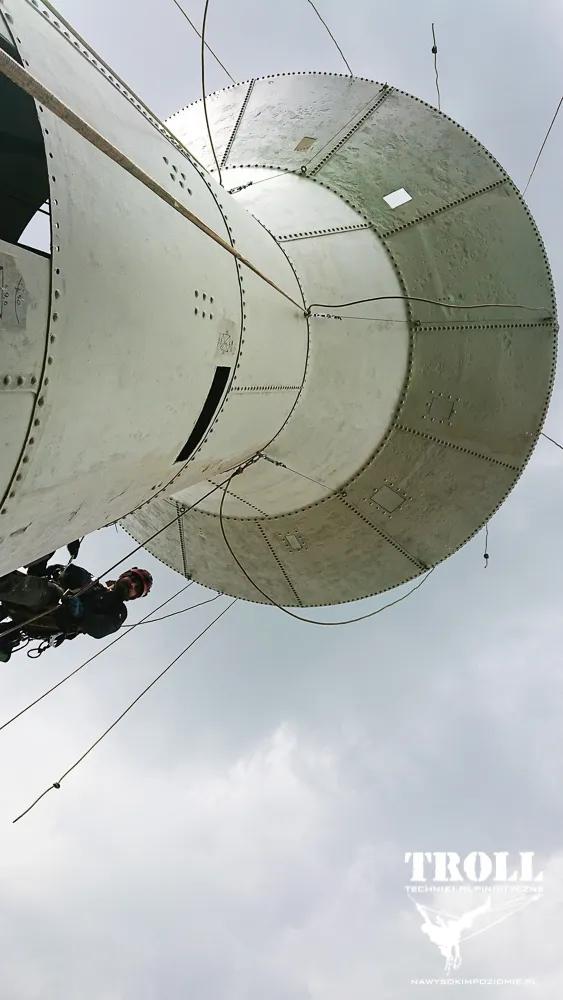

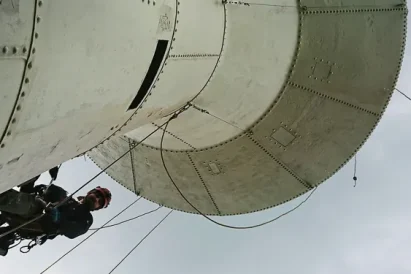

: Widok zbiornika wieży od spodu.

: Alpinista przygotowuje kołnierz zbiornika do montażu profili stężających.

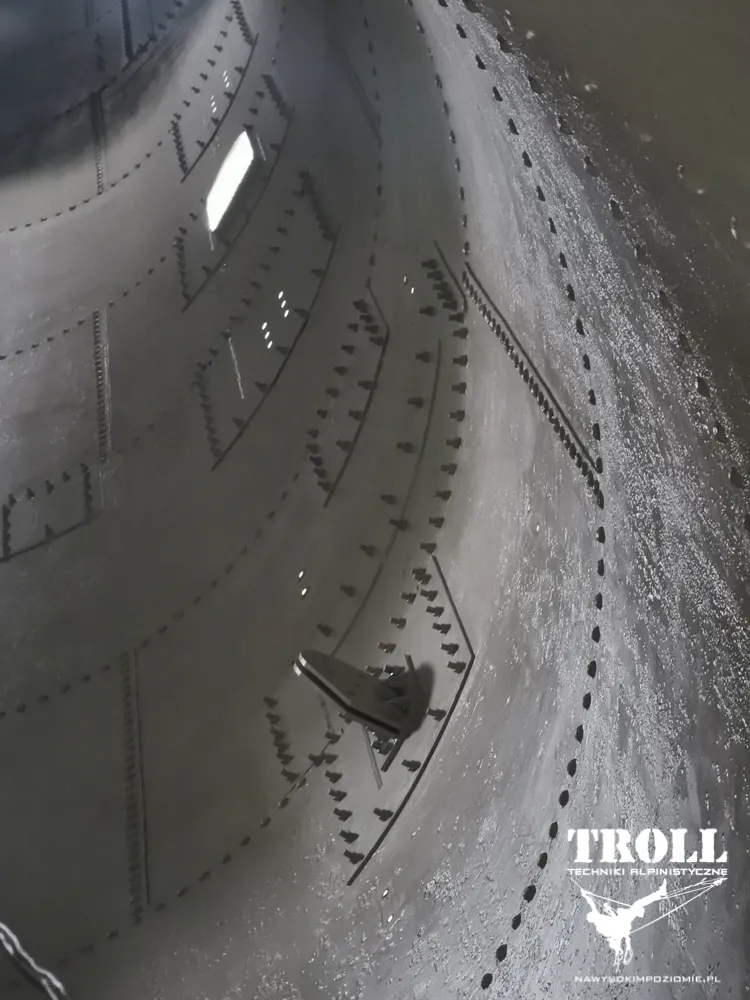

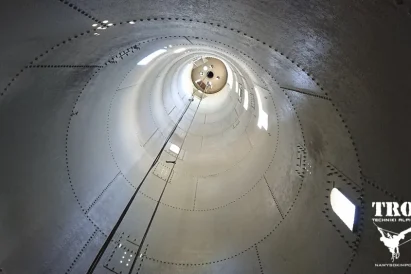

: Wnętrze wieży.

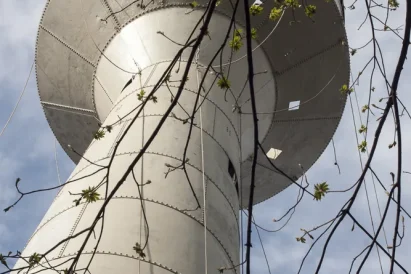

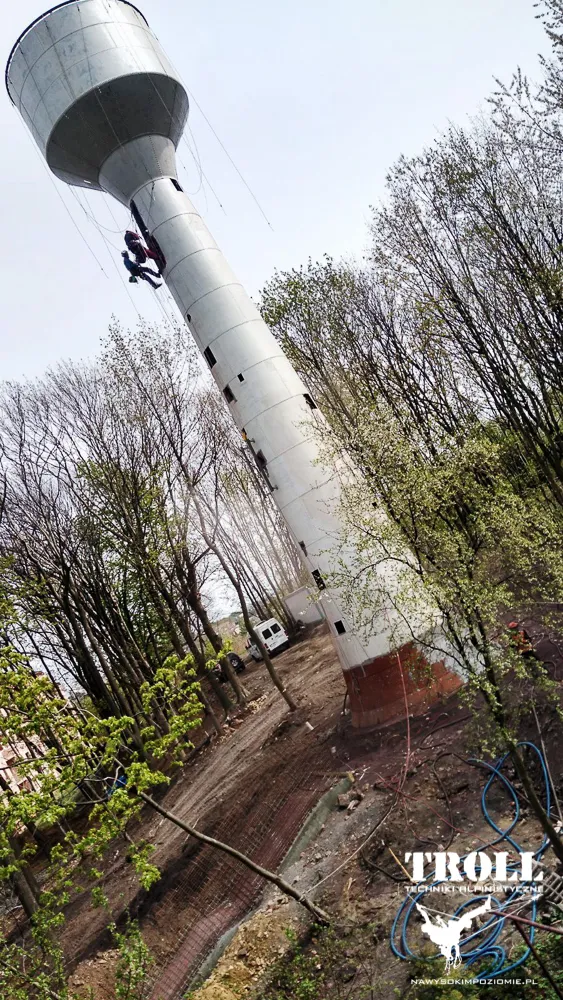

: Widok wieży po nałożeniu pierwszej warstwy zabezpieczenia antykorozyjnego.

: Malowanie łat poszycia wieży.

: Nowa konsola do montażu profili stężających.

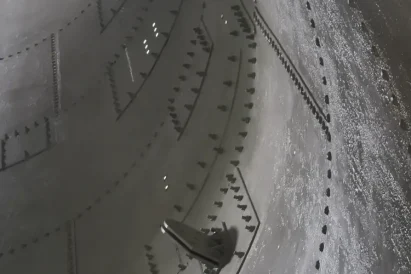

: Detale we wnętrzu wieży.

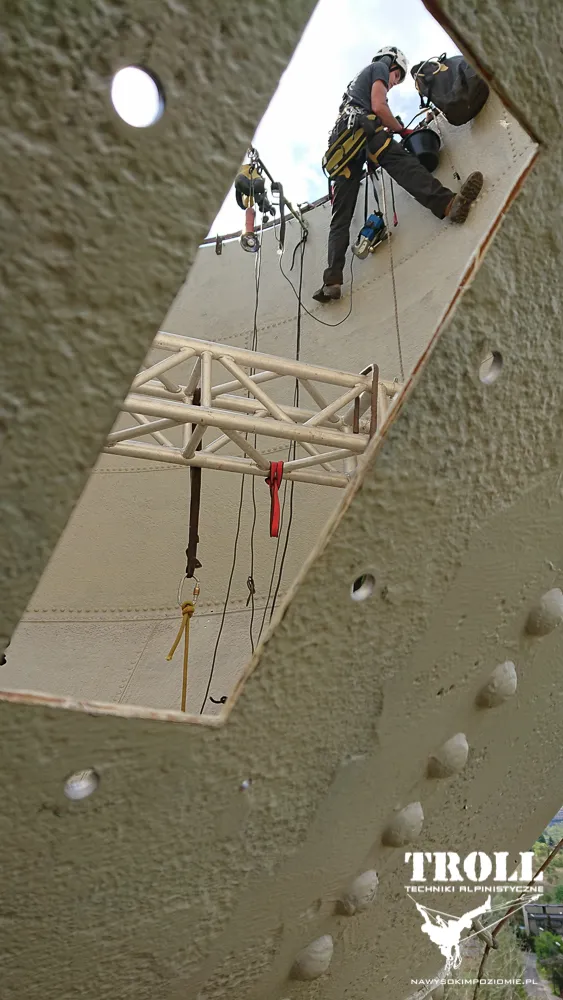

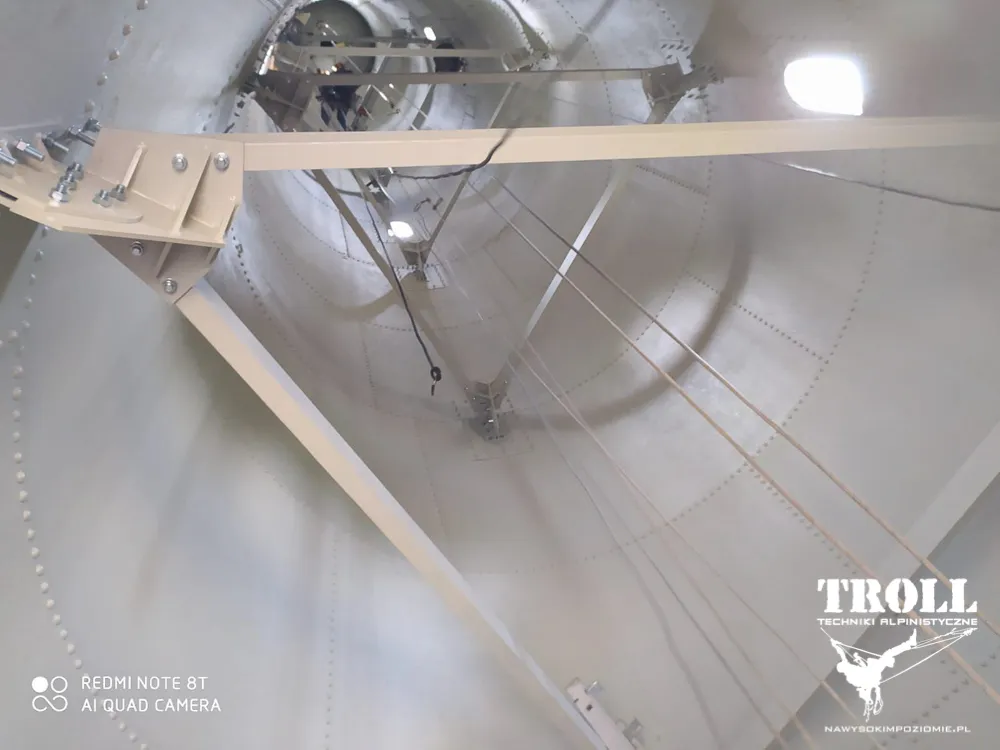

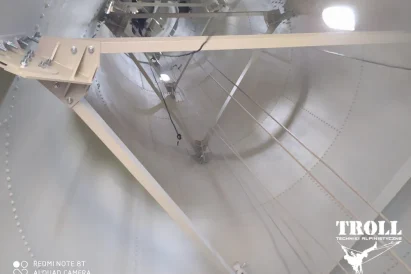

: Ostatni etap prac wewnątrz trzonu wieży – montaż konsol i profili stężających.

: Ostatni etap prac wewnątrz trzonu wieży – montaż konsol i profili stężających.

: Nałożenie kolejnych warstw zabezpieczenia antykorozyjnego.

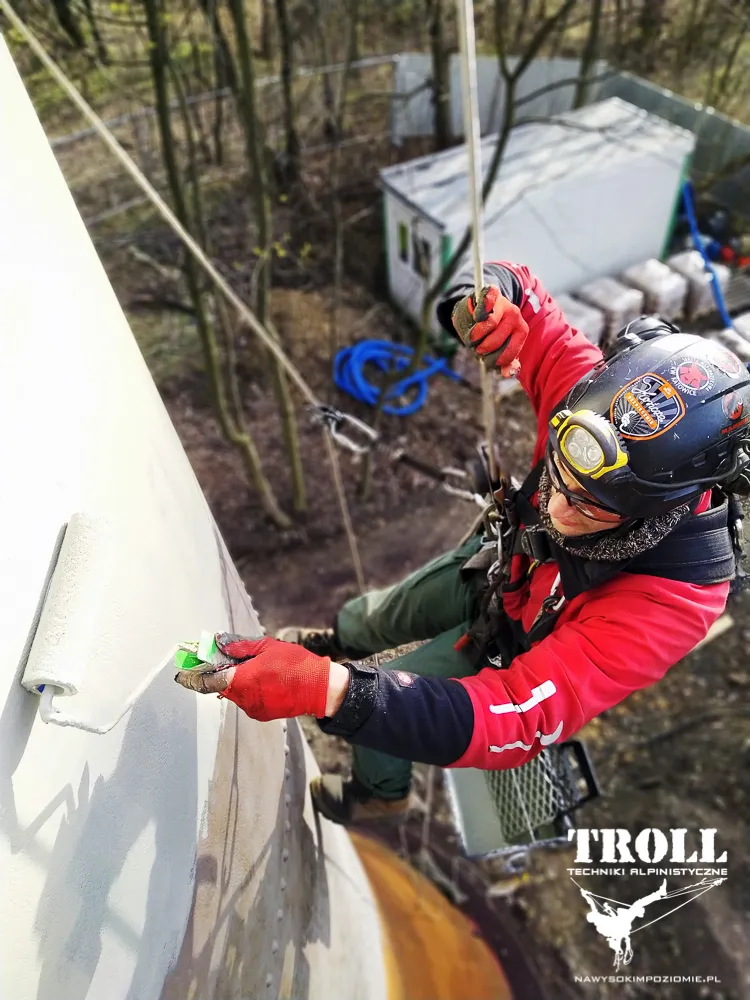

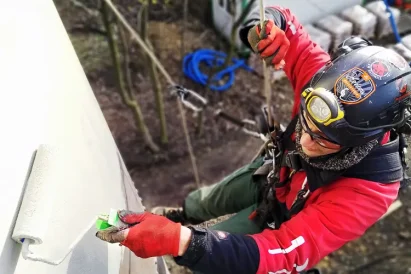

: Alpinista nakłada warstwę zabezpieczenia antykorozyjnego

: Czyszczenie strumieniowo-cierne oraz zabezpieczenie antykorozyjne.

: Nowy słup wsporczy

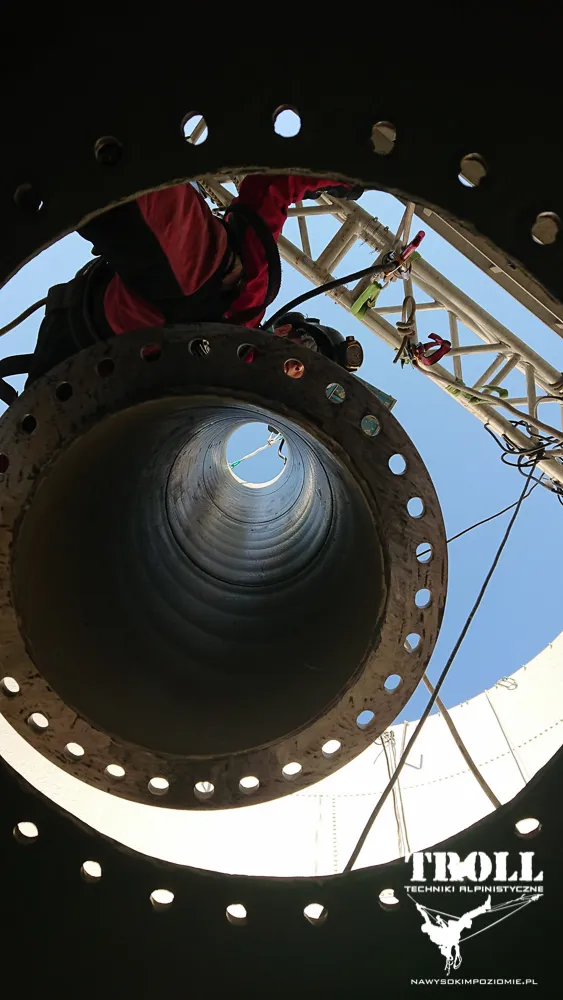

: Montaż słupa wsporczego

: Montaż słupa wsporczego

: Prace wysokościowe – rewitalizacja wieży ciśnień

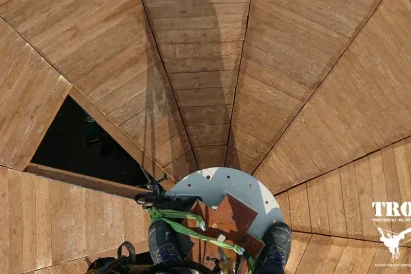

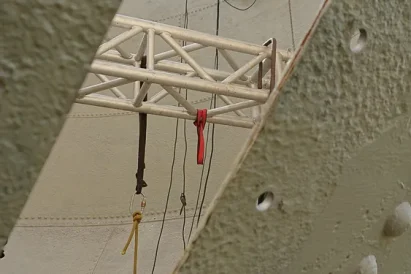

: Podkonstrukcję więźby dachu wieży – widok od dołu.

: Gotowa więźba dachowa.

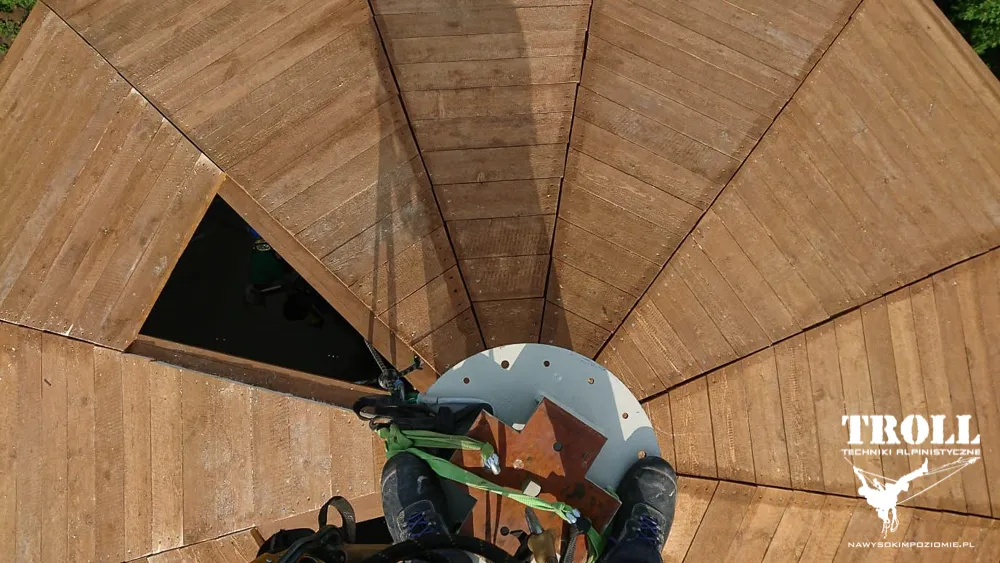

: Pełne deskowanie dachu z pozostawionym otworem wejściowym. Gotowa powierzchnia do instalacji membrany.

: W poszyciu dachu wykorzystano membranę

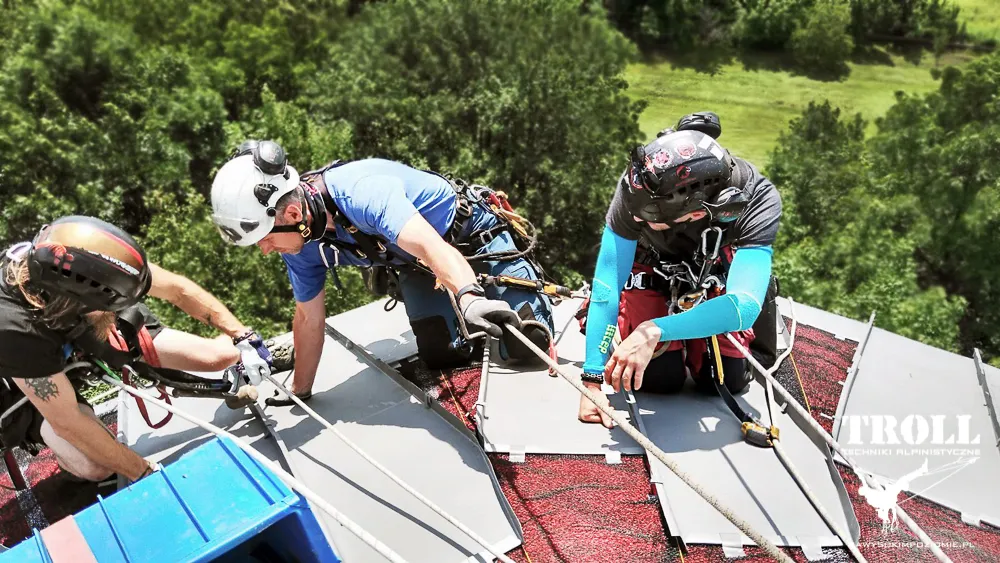

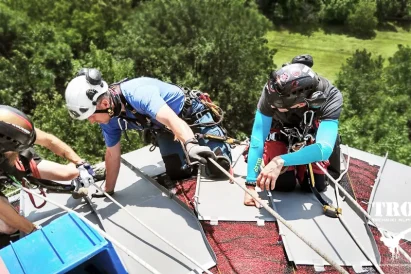

: Montaż blachy na nowej konstrukcji dachu

: Montaż blachy na nowej konstrukcji dachu

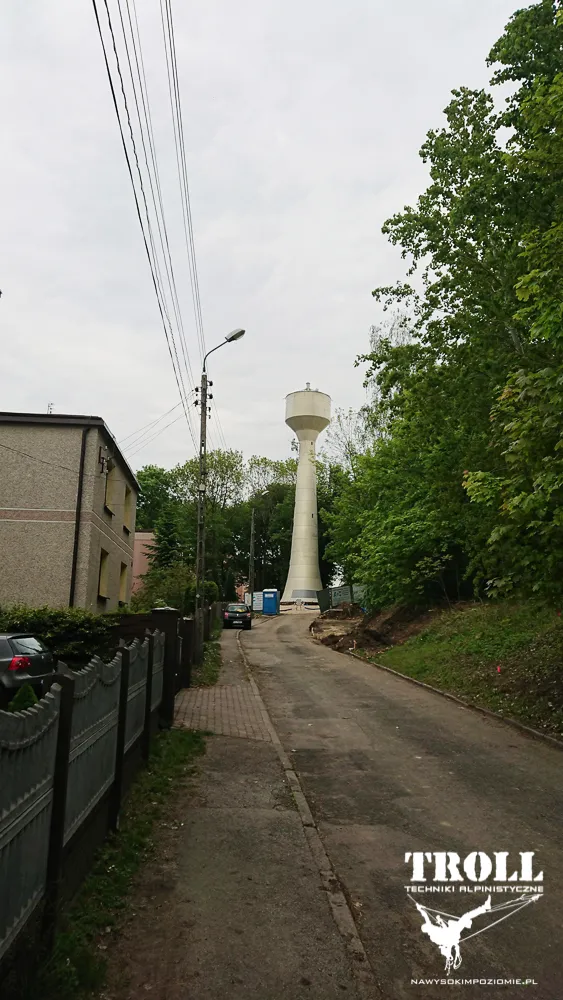

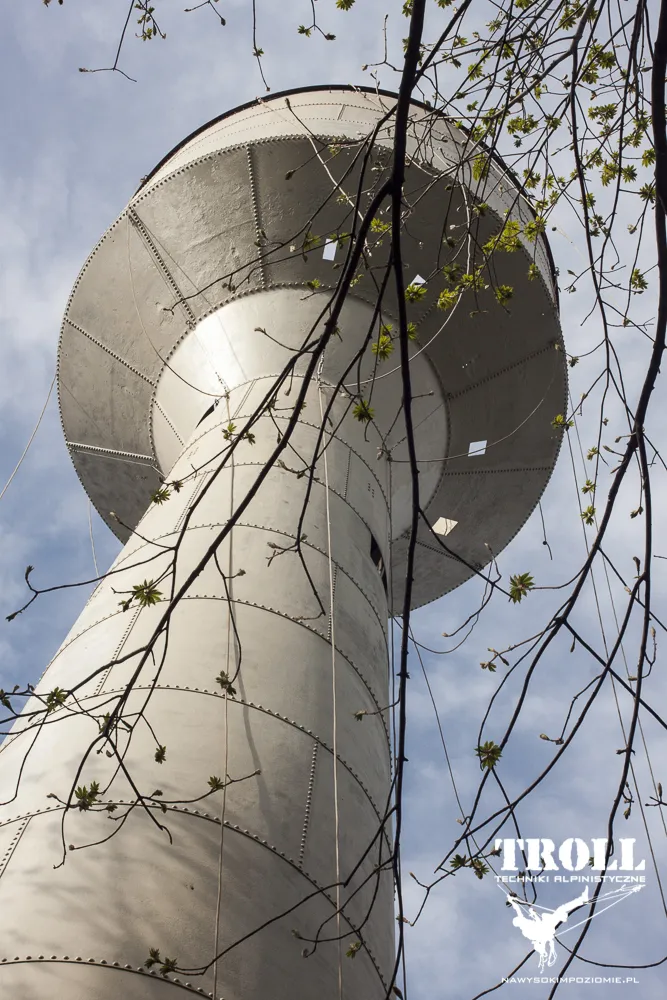

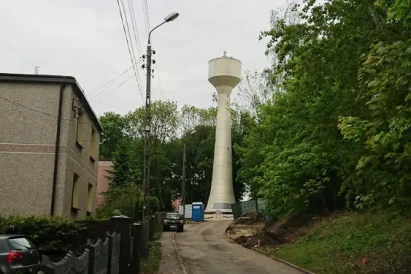

: Wieża po nałożeniu zabezpieczeń antykorozyjnych

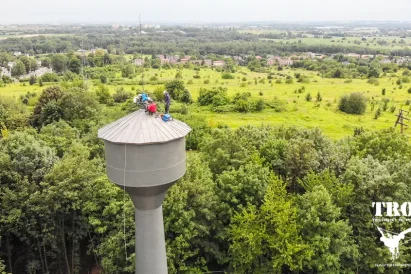

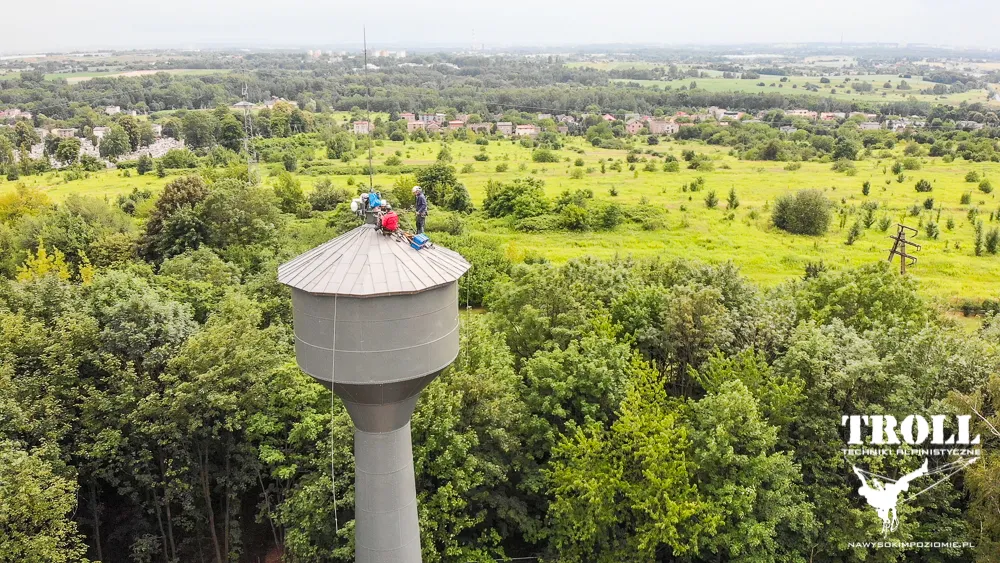

: Montaż szpicy i kamery

: Montaż szpicy i kamery
